Sensor C4E
Sensor C4E

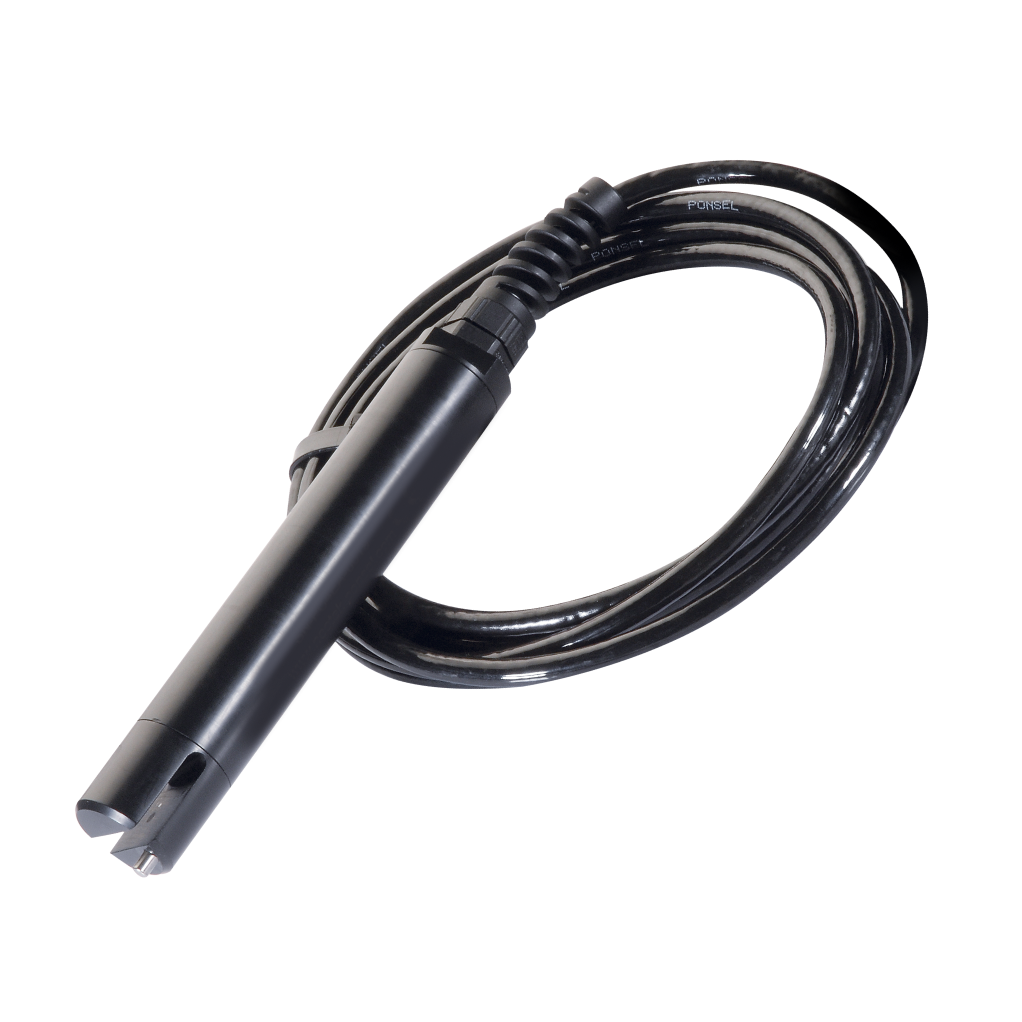

El sensor C4E es una sonda digital de conductividad, salinidad y temperatura que emplea un sistema de 4 electrodos (2 de grafito + 2 de platino) con corriente alterna y voltaje constante. Ofrece medición precisa en condiciones exigentes y comunicación digital Modbus RTU RS-485 o SDI-12.
Detalles del producto
La tecnología del sensor C4E se basa en un sistema con cuatro electrodos: un par de electrodos primarios de grafito crea una corriente alterna, mientras que los dos electrodos secundarios de platino regulan el voltaje para compensar acumulaciones de incrustaciones (“fouling”), permitiendo una medición más estable de la conductividad.
Este diseño permite operar en rangos amplios de conductividad, desde aguas tratadas hasta aguas industriales de alta conductividad, con baja necesidad de mantenimiento gracias a que no requiere electrolito de compensación. Además, el sensor almacena internamente sus datos de calibración y registro histórico, lo que facilita su sustitución sin recalibración (“plug & play”).
La salida de datos digital abierta (Modbus RTU RS-485 y SDI-12) facilita la integración en estaciones de monitoreo, sistemas SCADA, registradores o plataformas IoT. Este sensor está especialmente indicado para plantas de tratamiento de aguas residuales, aguas industriales, aguas superficiales, acuicultura o instalaciones de proceso donde la medición de conductividad/salinidad es crítica.
Ventajas clave para el usuario
- Tecnología de 4 electrodos que mejora la precisión incluso en aguas con alto contenido de sólidos o incrustaciones.
- Amplio rango de medición, adecuado para aplicaciones desde agua potable hasta aguas industriales de alta conductividad.
- Mantenimiento mínimo: sin electrolito, intervalos de calibración prolongados y sistema de almacenamiento interno de calibraciones.
- Comunicación digital abierta (Modbus/SDI-12) para integración fluida en sistemas de control y monitoreo remoto.
- Construcción robusta (IP68, hasta ~5 bar) apta para inmersión o instalación en tubería, en entornos exigentes.
- Versatilidad de uso: compatible con instalaciones de tratamiento de aguas, acuicultura, efluentes industriales, monitoreo ambiental.
- Marca reconocida, lo que facilita soporte técnico, repuestos y compatibilidad con otros equipos del fabricante.
Especificaciones Técnicas:
| Parámetro | Detalle |
|---|---|
| Principio de medida | Sistema de 4 electrodos (2 grafito + 2 platino) con CA/voltaje constante |
| Rangos típicos de conductividad | 0-200 µS/cm · 0-2 000 µS/cm · 0,00-20,00 mS/cm · 0-200,0 mS/cm |
| Rango de salinidad | 5-60 g/kg |
| Resolución | 0,01 a 1 (dependiendo del rango) |
| Exactitud | ± 1 % del rango completo |
| Temperatura | 0,00 °C a +50,00 °C; resolución 0,01 °C; precisión ±0,5 °C |
| Comunicación | Modbus RTU RS-485 y SDI-12 |
| Alimentación | 5-12 V DC (cable ≤15 m); 7-12 V DC (cable >15 m) |
| Consumo | Standby ~25 µA; promedio ~6,3 mA (RS-485) / ~9,2 mA (SDI-12) |
| Dimensiones | Ø ~27 mm; longitud ~177 mm (dependiendo variante) |
| Protección | IP68; presión máxima ~5 bar |
