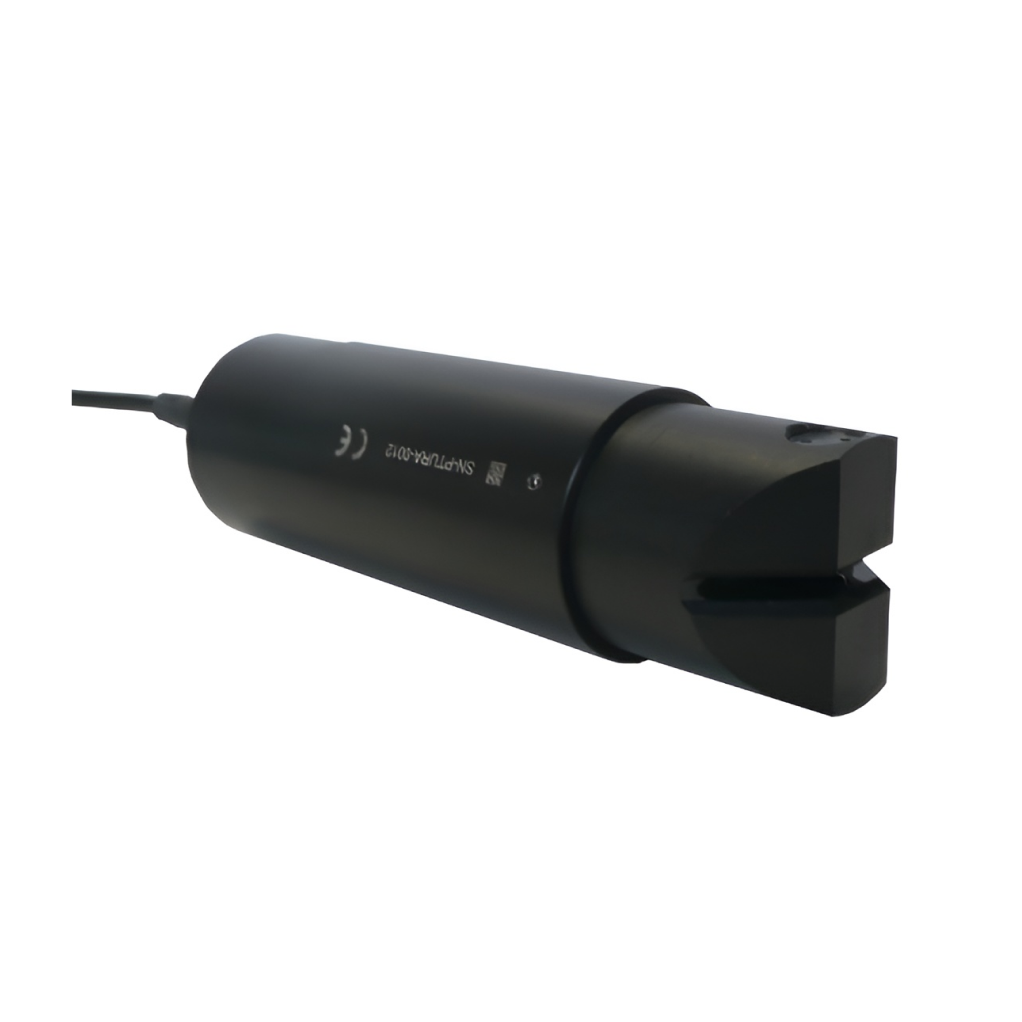

El sensor VB5 es una sonda óptica digital para la detección de manta de lodo (sludge blanket), sólidos suspendidos (TSS) y turbidez, con tecnología infrarroja (870 nm), trayectoria óptica de 5 mm, comunicación digital Modbus RTU RS – 485 (y SDI-12 opcional), sin consumibles y adecuada tanto para uso portátil como instalación en línea.
Detalles del producto
El sensor VB5 de Aqualabo está diseñado para el control eficiente de procesos de agua y tratamiento de lodos, tanto en plantas municipales como industriales. Su principio de medida se basa en la atenuación de luz infrarroja (~870 nm) que atraviesa un camino óptico de 5 mm; la óptica está regulada en temperatura para garantizar estabilidad y repetibilidad en ambientes variables.
El sensor entrega resultados en diferentes modos:
Sólidos suspendidos (g/L)
Turbidez (FAU)
Manta de lodo: % de transmisión IR (0-100 %)
La electrónica incorpora almacenamiento interno de calibraciones, historial de uso y parámetros de operación (“smart sensor”), lo que simplifica su sustitución sin necesidad de recalibración completa.
La comunicación digital vía Modbus RS-485 (y SDI-12 opcional) permite la integración directa en sistemas SCADA, PLC, dataloggers o transmisores remotos. Su bajo consumo (modo espera ~25 µA) facilita su uso en instalaciones remotas o con alimentación limitada.
Ventajas clave para el usuario
- Cobertura amplia de parámetros (SS, turbidez, manta de lodo) con un único sensor, lo que reduce equipamiento y simplifica instalación.
- Tecnología óptica sin consumibles para mantenimiento reducido y mayor fiabilidad operativa.
- Integración digital directa (Modbus / SDI-12) que facilita su vinculación a sistemas de automatización o telemetría.
- Bajo consumo eléctrico, apto para alimentación remota o instalación con barreras energéticas.
- Construcción sumergible y robusta (IP68, hasta 5 bar) diseñada para entornos de tratamiento de aguas, aguas residuales e industria.
- Alta repetibilidad y precisión en procesos exigentes gracias a óptica regulada en temperatura y señal digital pre-amplificada.
Especificaciones Técnicas:
| Parámetro | Detalle |
|---|---|
| Principio de medida | Óptica IR (~870 nm) mediante atenuación en trayecto óptico de 5 mm |
| Rangos de medida | • Sólidos suspendidos (SS): 0-50 g/L • Turbidez: 0-4 000 FAU • Manta de lodo: 0-100 % transmisión IR |
| Resolución | SS: 0,01 g/L Turbidez: 0,01 – 1 FAU Manta de lodo: 0,01 – 0,1 % |
| Precisión | SS: < 10 % Turbidez: ±5 % (rango 200-4000 FAU) Manta de lodo: ±2 % |
| Tiempo de respuesta | < 35 s |
| Temperatura de operación | -5 °C a +60 °C |
| Resolución temperatura | 0,01 °C |
| Exactitud temperatura | ±0,5 °C |
| Comunicación | Modbus RTU RS-485 (estándar) / SDI-12 (opcional) |
| Protección ambiental | IP68 |
| Alimentación | 5 – 28 V DC |
| Consumo | Modo espera: ~25 µA (5 V) Operación RS-485 (1 medida/s): ~4,5 mA (5 V) |
| Presión máxima | ≈ 5 bar |
| Peso | ≈ 750 g (sensor) |
