Datalogger para temperaturas extremas

El Elitech Tlog 100EC pertenece a la serie Tlog 100 de registradores de datos reutilizables de Elitech y está específicamente diseñado para aplicaciones que requieren monitorización de temperaturas ultra bajas y elevadas.

A diferencia de los modelos Tlog 100 y Tlog 100E, el Tlog 100EC utiliza un sensor externo criogénico y amplía considerablemente el rango de medición, alcanzando desde -85 °C hasta +150 °C. Esta característica permite utilizarlo en condiciones donde un datalogger convencional de temperatura no sería adecuado.

El modelo está orientado especialmente al monitoreo de productos sensibles a la temperatura durante su almacenamiento, transporte y cadena de frío, incluyendo productos farmacéuticos, muestras biológicas, alimentos congelados y materiales sometidos a temperaturas extremas.

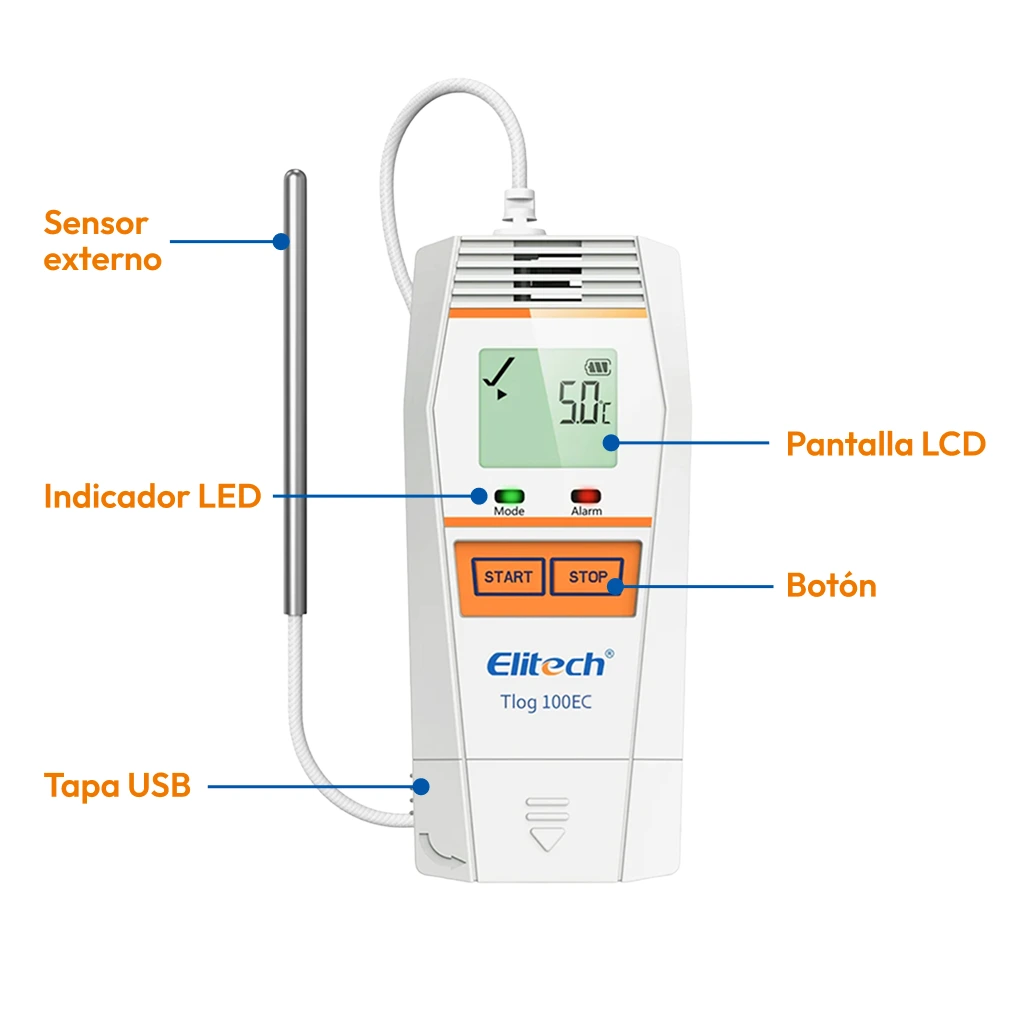

Sensor externo para aplicaciones criogénicas

Una de las características que diferencia al Tlog 100EC dentro de la serie es su sensor de temperatura externo criogénico.

El sensor permite colocar el elemento de medición en el ambiente o espacio cuya temperatura se desea controlar mientras el cuerpo principal del datalogger permanece fuera de la zona de medición.

La documentación de producto disponible especifica una longitud de sonda de aproximadamente 107 cm, lo que proporciona mayor flexibilidad para colocar el sensor dentro de contenedores, equipos de refrigeración o sistemas de almacenamiento.

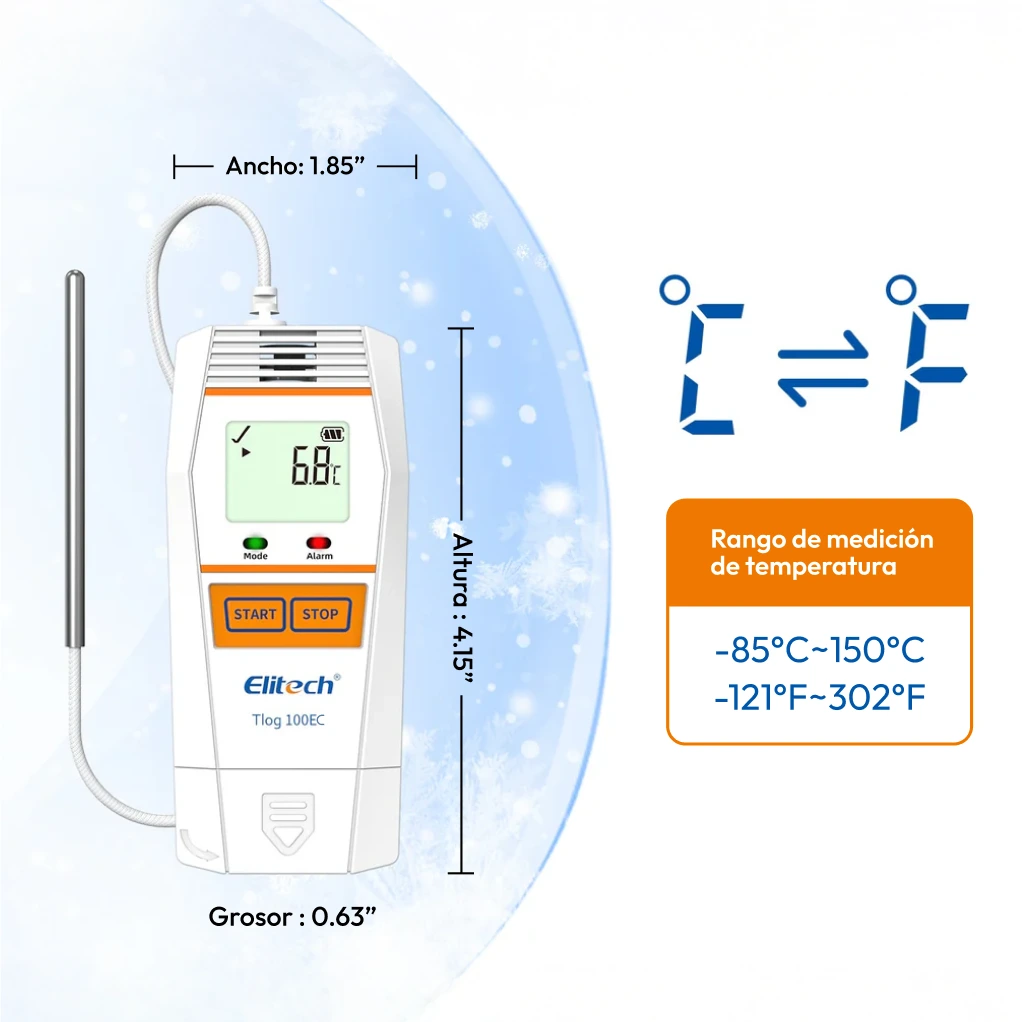

Amplio rango de medición: -85 °C a +150 °C

El Tlog 100EC está diseñado para trabajar con un rango especialmente amplio de temperatura:

-85 °C a +150 °C

Esto lo diferencia claramente de otros modelos de la familia Tlog 100:

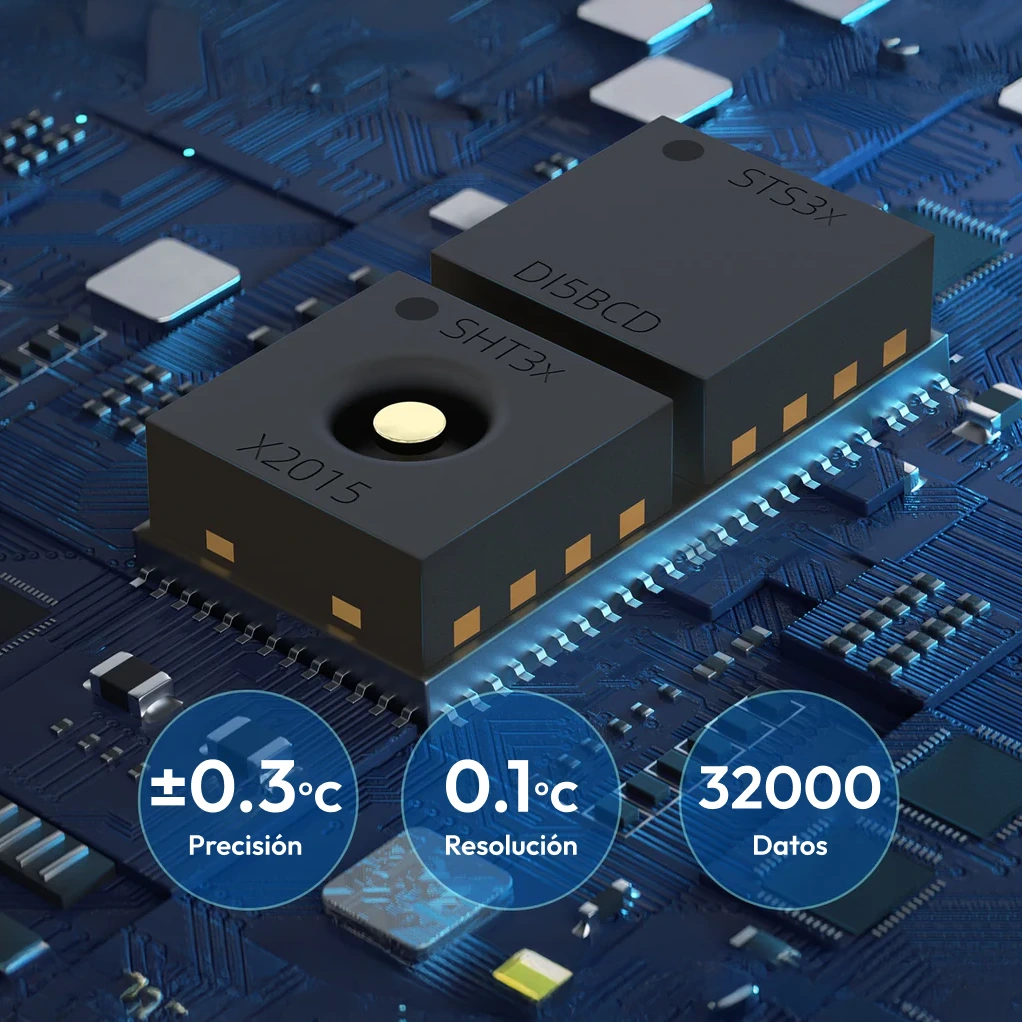

Resolución de 0,1 °C

El Tlog 100EC ofrece una resolución de 0,1 °C, permitiendo registrar variaciones pequeñas de temperatura dentro del rango de medición.

La precisión depende de la temperatura de operación:

• ±0,3 °C entre -20 °C y +40 °C.
• ±0,5 °C entre -50 °C y +85 °C.
• ±1,0 °C entre -100 °C y +150 °C.
• ±2,0 °C en otras condiciones.

Estas especificaciones corresponden a la tabla técnica de la serie Tlog 100 de Elitech.

Hasta 32.000 registros

El Tlog 100EC dispone de una capacidad de almacenamiento de hasta 32.000 puntos de datos, permitiendo realizar monitorizaciones prolongadas sin necesidad de descargar constantemente la información.

El intervalo de registro puede configurarse entre 10 segundos y 24 horas, con 10 minutos como intervalo predeterminado según la documentación disponible.

Esto permite adaptar la frecuencia de adquisición según la aplicación: intervalos cortos para procesos con cambios rápidos de temperatura o intervalos mayores para almacenamiento y transporte de larga duración.

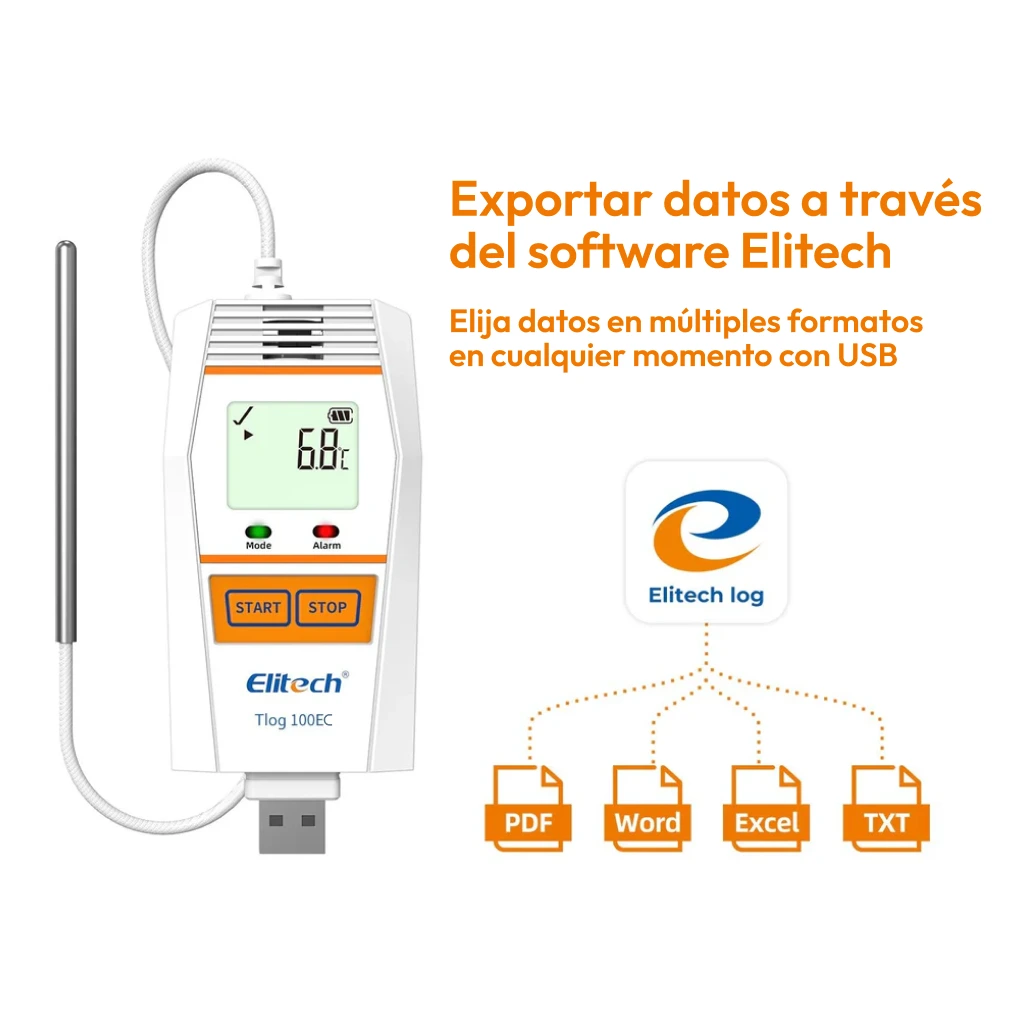

Conexión USB y generación de informes PDF

El Tlog 100EC incorpora un conector USB integrado, por lo que no requiere un lector externo para acceder a los datos.

Al conectar el equipo a un computador, los datos pueden descargarse y gestionarse mediante el software ElitechLog. El sistema permite generar informes automáticos en formato PDF, facilitando la documentación de los registros obtenidos.

Las fuentes de la serie también describen el software como compatible con configuraciones y gestión mediante computadora, con funciones orientadas a la trazabilidad de los datos.

Protección contra interrupciones accidentales y Shadow Data

Una característica particularmente relevante de la familia Tlog es la función denominada Shadow Data.

Esta función permite recuperar información registrada incluso cuando el proceso de registro ha sido detenido, ayudando a reducir el riesgo de pérdida de información debido a una interrupción accidental del funcionamiento del dispositivo.

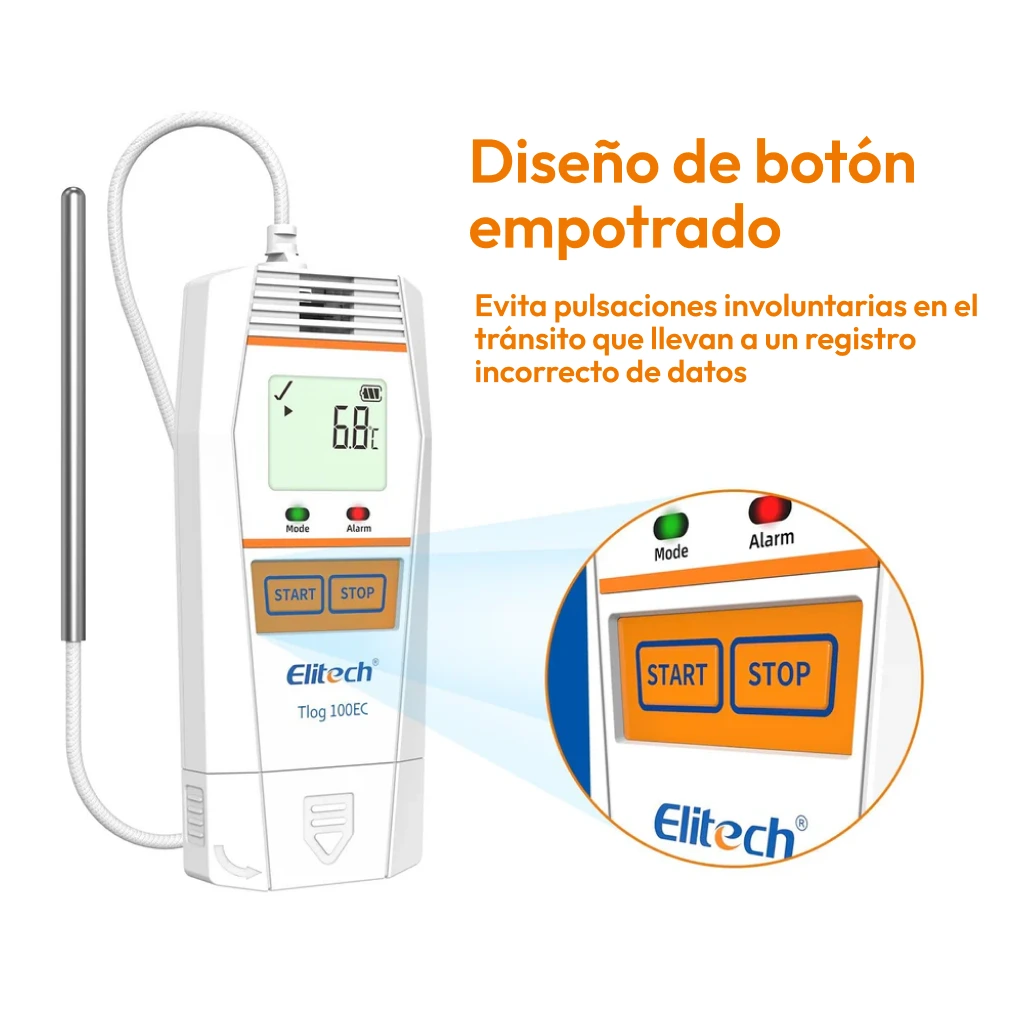

Esta característica resulta especialmente útil durante operaciones de transporte, donde una pulsación accidental del botón podría interrumpir el registro antes de finalizar el recorrido.

Alarmas configurables

El Tlog 100EC permite establecer hasta tres límites superiores y dos límites inferiores de temperatura, proporcionando mayor control sobre las condiciones monitorizadas.

Las alarmas pueden funcionar en modalidad única o acumulativa, dependiendo de la configuración seleccionada.

Esto permite identificar tanto eventos puntuales como situaciones en las que la temperatura permanece fuera de los límites establecidos durante un período determinado.

Especificaciones técnicas

Aplicaciones

El Elitech Tlog 100EC está especialmente indicado para procesos en los que se requiere registrar temperaturas significativamente inferiores a las que soportan los dataloggers convencionales.

Cadena de frío

Puede utilizarse para controlar las condiciones térmicas durante el almacenamiento y transporte de productos sensibles a la temperatura, incluyendo:

• Productos farmacéuticos.
• Medicamentos.
• Muestras biológicas.
• Productos congelados.
• Alimentos.
• Materiales sensibles a la temperatura.
• Contenedores refrigerados.
• Cámaras y equipos de almacenamiento.

Hielo seco

El rango de -85 °C permite utilizar el Tlog 100EC en aplicaciones relacionadas con hielo seco, donde los dataloggers convencionales con rangos cercanos a -30 °C o -40 °C no serían suficientes. La propia documentación de la serie Tlog contempla explícitamente aplicaciones con hielo seco.

Laboratorios

Puede utilizarse para el seguimiento de temperatura en laboratorios, investigación, almacenamiento de muestras y procesos experimentales donde se requieran registros continuos y trazables.

Procesos industriales

El amplio rango de medición también permite utilizarlo en determinadas aplicaciones industriales donde sea necesario registrar temperaturas extremas y conservar posteriormente los datos para análisis o documentación.

Ventajas clave para el usuario

• Rango ultra amplio de -85 a +150 °C.
• Sensor externo criogénico para aplicaciones de temperatura extrema.
• Resolución de 0,1 °C.
• Precisión de hasta ±0,3 °C en el rango de -20 a +40 °C.
• Hasta 32.000 registros almacenados.
• Intervalo configurable desde 10 segundos hasta 24 horas.
• USB integrado para descargar los datos directamente.
• Generación automática de informes PDF.
• Hasta 3 límites superiores y 2 inferiores de alarma.
• Función Shadow Data para recuperar información y reducir el riesgo de pérdida de registros.
• Batería de litio CR2450 de 3,0 V.
• Sensor externo de aproximadamente 107 cm.
• Diseño compacto de 115,5 × 47 × 16,2 mm.
• Adecuado para hielo seco, cadena de frío, productos farmacéuticos, laboratorios y productos congelados.

¿Qué diferencia al Tlog 100EC del Tlog 100E?

La diferencia principal es el rango de temperatura y el tipo de sensor.

El Tlog 100E utiliza un sensor externo y está especificado para -40 a +85 °C, mientras que el Tlog 100EC utiliza un sensor externo criogénico y alcanza -85 a +150 °C.

Por lo tanto, el Tlog 100EC está pensado para aplicaciones considerablemente más extremas, particularmente cuando se requiere trabajar por debajo de -40 °C.

¿Qué diferencia al Tlog 100EC del Tlog 100EL?

Ambos modelos están diseñados para temperaturas criogénicas y utilizan sensor externo.

La diferencia fundamental está en el extremo inferior del rango:

• Tlog 100EC: -85 a +150 °C.
• Tlog 100EL: -196 a +150 °C.

El Tlog 100EL está destinado a aplicaciones todavía más extremas, incluyendo condiciones asociadas con nitrógeno líquido, mientras que el Tlog 100EC cubre aplicaciones de hasta -85 °C, incluyendo hielo seco.

¿El Tlog 100EC mide humedad?

No.

El Tlog 100EC es exclusivamente un datalogger de temperatura. No debe confundirse con los modelos Tlog 100H o Tlog 100EH, que incorporan medición de humedad relativa.

La nomenclatura de la serie es importante:

• Tlog 100: temperatura interna.
• Tlog 100E: temperatura externa.
• Tlog 100EC: temperatura externa criogénica.
• Tlog 100EL: temperatura externa criogénica para rangos aún más extremos.
• Tlog 100H: temperatura + humedad interna.
• Tlog 100EH: temperatura + humedad externa.

¿Puede utilizarse con hielo seco?

Sí. La serie Tlog 100 está específicamente descrita para aplicaciones que incluyen hielo seco, y el rango de -85 °C del Tlog 100EC proporciona margen suficiente para monitorizar este tipo de aplicaciones.

¿Tiene conexión USB?

Sí. El Tlog 100EC incorpora USB integrado, permitiendo conectarlo directamente a un computador para configurar el dispositivo y descargar los registros mediante el software correspondiente.

¿Cuántos datos puede almacenar?

El Tlog 100EC puede almacenar hasta 32.000 puntos de datos. El intervalo de registro es configurable entre 10 segundos y 24 horas.

¿Genera informes?

Sí. El sistema permite generar informes automáticos en formato PDF mediante el software ElitechLog. Algunas fuentes también describen funciones de protección mediante contraseña y generación de informes para documentación de los registros.

¿Qué es Shadow Data?

Shadow Data es una función de recuperación de datos asociada a la familia Tlog. Su objetivo es permitir recuperar información registrada incluso cuando el dispositivo ha sido detenido, reduciendo el riesgo de perder los datos por una interrupción accidental del registro.

Esta característica resulta particularmente interesante para transporte y logística, donde el equipo puede estar expuesto a golpes o manipulaciones accidentales.

¿El Tlog 100EC es reutilizable?

Sí. Se trata de un datalogger reutilizable, en el que los parámetros pueden configurarse nuevamente mediante el software y los registros pueden descargarse para posteriores ciclos de monitorización.

Contenido de la caja

La documentación comercial localizada para el Tlog 100EC indica como contenido:

• 1 × Elitech Tlog 100EC
• 1 × Sensor externo
• 1 × Manual de usuario
• 1 × Certificado de calibración/validación
• 1 × Certificado de calidad
