El Elitech STC-1000HX es un controlador digital de temperatura diseñado para gestionar automáticamente sistemas de refrigeración y calefacción mediante una sonda NTC. Su amplio rango de medición de -50 °C a +120 °C, resolución de 0,1 °C y control mediante punto de ajuste y diferencial permiten adaptar el funcionamiento del equipo a diferentes aplicaciones térmicas. Incorpora dos salidas de control independientes para refrigeración y calefacción, alarma por falla del sensor, alarma por exceso de temperatura y retardo de protección del compresor. También permite seleccionar la unidad de temperatura entre °C y °F y realizar correcciones de lectura. Su panel frontal con protección IP67, carcasa de ABS retardante de llama y diseño compacto lo convierten en una solución versátil para refrigeradores, congeladores, incubadoras, invernaderos, acuicultura, fermentación y otras aplicaciones que requieren control automático de temperatura.
Detalles del producto

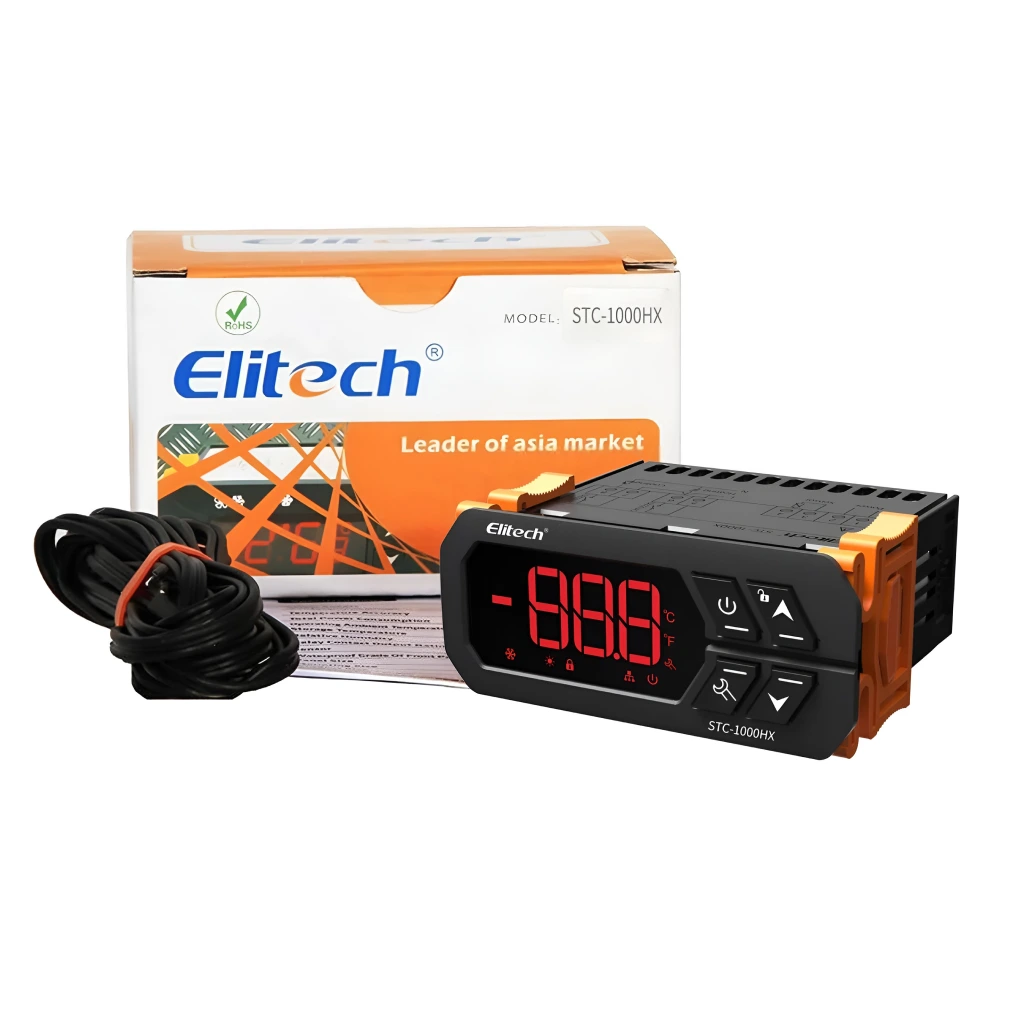

Controlador de temperatura Elitech STC-1000HX
El Elitech STC-1000HX es un controlador digital de temperatura desarrollado para automatizar la gestión térmica de equipos y procesos que requieren mantener una temperatura dentro de un rango establecido.
Como evolución de la familia STC-1000, incorpora funciones de medición, visualización, control y corrección de temperatura, además de sistemas de alarma y protección destinados a mejorar la seguridad de la instalación. Su arquitectura permite controlar de forma independiente equipos de refrigeración y calefacción, realizando la conmutación automática entre ambas funciones según los parámetros configurados por el usuario.
El controlador utiliza una sonda de temperatura NTC como elemento de medición y permite configurar un punto de ajuste y una diferencia o diferencial de temperatura para determinar cuándo debe activarse cada salida.
Esta configuración permite utilizar un único controlador para gestionar aplicaciones donde sea necesario enfriar cuando la temperatura aumenta y calentar cuando disminuye, sin tener que recurrir a dos sistemas de control independientes.

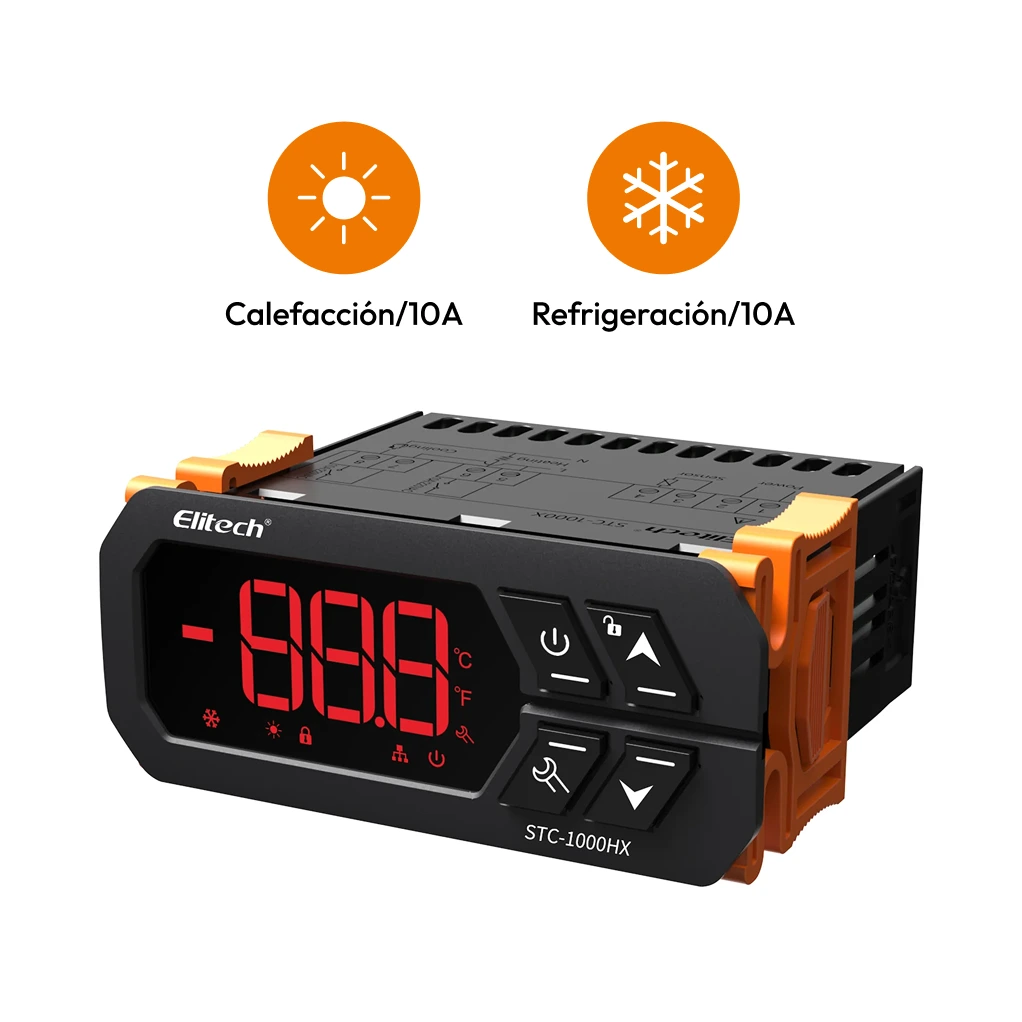

Control automático de refrigeración y calefacción
Una de las principales ventajas del STC-1000HX es su capacidad de controlar simultáneamente dos funciones térmicas.

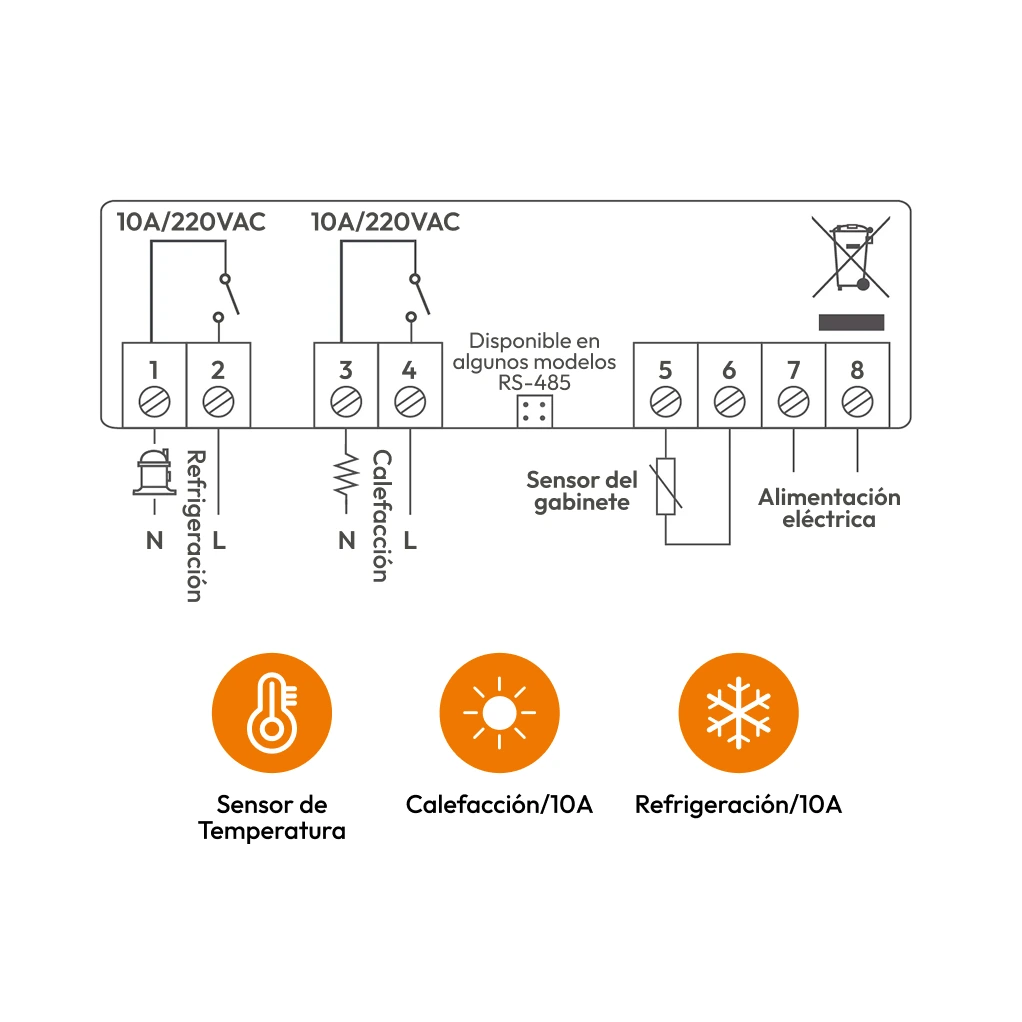

El equipo dispone de dos salidas de control:
- Salida para refrigeración.
- Salida para calefacción.
El sistema utiliza los parámetros configurados por el usuario para determinar cuándo activar o desactivar cada función. De esta manera, puede controlar automáticamente dispositivos como sistemas de refrigeración, calentadores, ventiladores u otros equipos compatibles con las salidas del controlador.
Esta arquitectura de doble salida amplía considerablemente las posibilidades de aplicación frente a un termostato de una sola función.
Amplio rango de medición y control
El STC-1000HX ofrece un rango de medición de -50 °C a +120 °C, lo que permite utilizarlo en una amplia variedad de aplicaciones térmicas.
La resolución de 0,1 °C facilita el ajuste y seguimiento de las condiciones de temperatura. La guía de productos de Elitech especifica además un rango de control de -49 °C a +109 °C, por lo que es importante diferenciarlo del rango total de medición.
Esta amplitud permite adaptar el controlador a aplicaciones de refrigeración, conservación, incubación, fermentación y otros procesos donde la temperatura deba mantenerse bajo parámetros definidos.

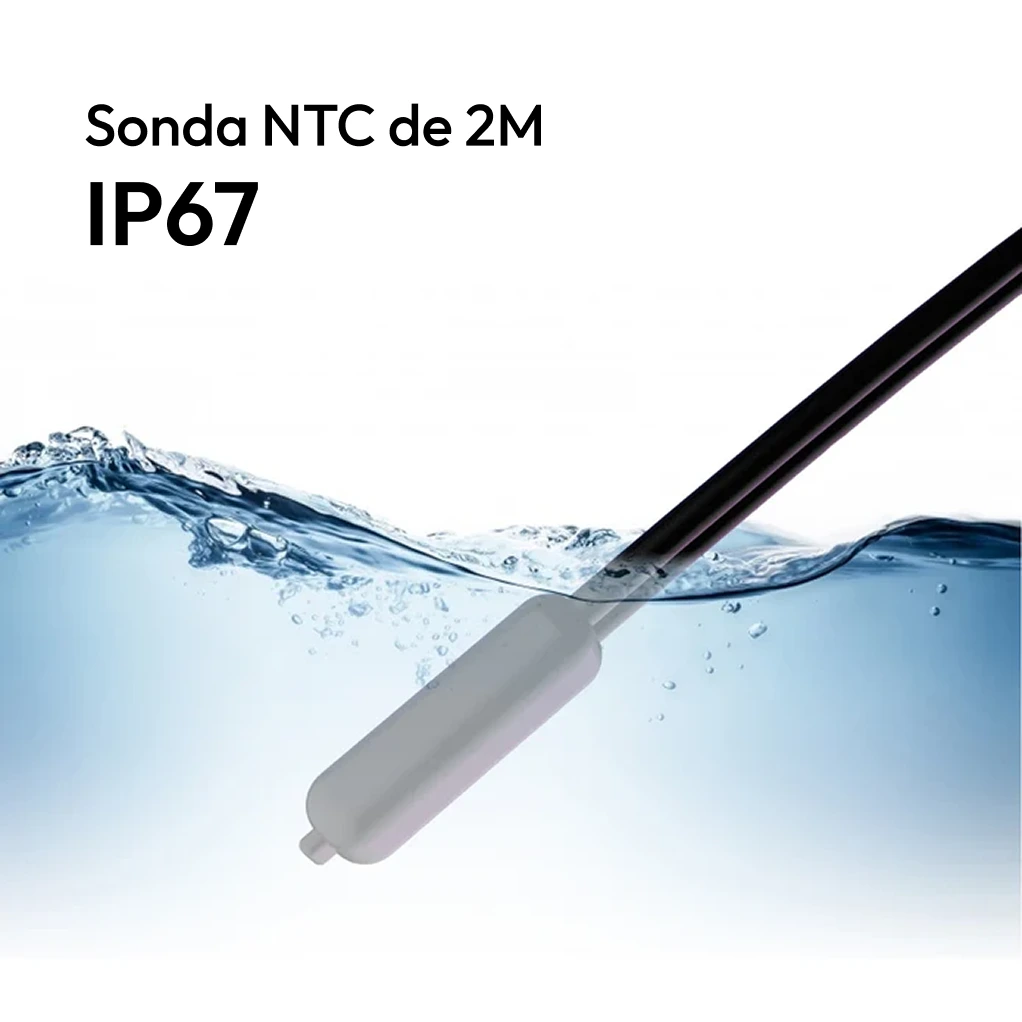

Sonda NTC para medición de temperatura
El STC-1000HX utiliza una sonda de temperatura NTC para detectar la temperatura del proceso.
La documentación técnica identifica el sensor como NTC de 10 kΩ a 25 °C, B = 3435 K, con un cable de aproximadamente 2 m incluyendo la sonda.
La utilización de una sonda separada permite colocar el elemento de medición en el espacio donde se necesita controlar la temperatura, mientras que el controlador permanece instalado en el panel o superficie correspondiente.
Control mediante punto de ajuste y diferencial
El funcionamiento del controlador se basa en parámetros de temperatura configurables.
El usuario puede establecer el punto de ajuste y el diferencial de temperatura, permitiendo definir cuándo debe entrar en funcionamiento el sistema de refrigeración o calefacción.
Esta configuración evita que el equipo conectado tenga que activarse ante cada pequeña variación de temperatura y permite establecer una banda de funcionamiento adecuada para cada aplicación.
La función de corrección de temperatura también permite ajustar la lectura del controlador cuando existe una diferencia conocida entre la temperatura indicada y la temperatura de referencia.
Protección mediante retardo del compresor
El STC-1000HX incorpora una función de retardo de protección de la salida de refrigeración, diseñada para evitar arranques demasiado frecuentes del compresor.
Esta función resulta especialmente importante en sistemas de refrigeración, donde los ciclos de encendido y apagado excesivamente frecuentes pueden generar condiciones de operación poco favorables para el compresor.
El usuario puede configurar el retardo de acuerdo con las necesidades de la instalación.

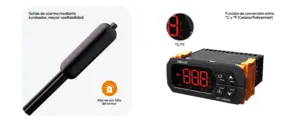

Alarmas para fallas y temperaturas fuera de rango
El controlador incorpora diferentes mecanismos de alarma destinados a advertir sobre condiciones anormales.
Entre ellos se encuentra la alarma por falla del sensor, que permite identificar problemas asociados con la sonda de temperatura, así como una alarma por condiciones de temperatura fuera de los límites configurados. El equipo incorpora además salida de alarma mediante zumbador, proporcionando una advertencia audible cuando se presenta una condición que requiere atención.
Estas funciones aportan una capa adicional de seguridad para aplicaciones donde una pérdida de control de temperatura puede afectar el proceso o el equipo conectado.
Conversión entre °C y °F
El STC-1000HX permite seleccionar entre grados Celsius (°C) y Fahrenheit (°F).
Esta función facilita su utilización en diferentes entornos de trabajo y permite adaptar la visualización a las unidades de temperatura utilizadas por el usuario o por los procedimientos de la instalación.

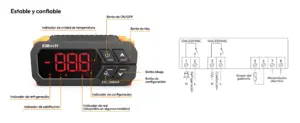

Panel frontal con protección IP67
El controlador cuenta con un panel frontal con clasificación de protección IP67, según la información publicada por Elitech.
Esta protección mejora la resistencia del panel frente al ingreso de polvo y agua bajo las condiciones definidas por la clasificación IP. Sin embargo, esta especificación corresponde al panel frontal, no significa que todo el conjunto instalado sea un equipo IP67.
Esta distinción es importante para evitar presentar comercialmente el STC-1000HX como un controlador completamente sumergible o con protección IP67 en todas sus partes.
Carcasa de ABS y estabilidad de funcionamiento
El STC-1000HX utiliza una carcasa de ABS retardante de llama y ha sido diseñado para aplicaciones que requieren un controlador compacto y estable.
El fabricante indica que el equipo ha superado pruebas EMC y pruebas de nivel industrial, características orientadas a mejorar su desempeño en diferentes entornos de instalación.
Su formato compacto permite integrarlo en diferentes sistemas de control térmico y facilita su instalación mediante montaje en panel.
Características principales
- Control automático de refrigeración y calefacción.
- Dos salidas independientes para equipos de frío y calor.
- Sonda de temperatura NTC.
- Rango de medición de -50 °C a +120 °C.
- Rango de control de -49 °C a +109 °C.
- Resolución de 0,1 °C.
- Control mediante punto de ajuste y diferencial.
- Corrección o calibración de temperatura.
- Retardo de protección del compresor.
- Alarma por falla del sensor.
- Alarma por exceso o desviación de temperatura.
- Zumbador de alarma.
- Conversión °C / °F.
- Panel frontal con protección IP67.
- Carcasa de ABS retardante de llama.
- Consumo inferior a 3 W.
- Diseño compacto para montaje en panel.
- Alimentación de 220 VAC ±10 %, 50/60 Hz.
Especificaciones técnicas del Elitech STC-1000HX
| Parámetro | Especificación |
|---|---|
| Modelo | Elitech STC-1000HX |
| Tipo de equipo | Controlador digital de temperatura / termostato |
| Función principal | Control automático de refrigeración y calefacción |
| Entrada de sensor | 1 entrada |
| Tipo de sensor | NTC 10 kΩ / 25 °C, B = 3435 K |
| Rango de medición | -50 °C a +120 °C |
| Rango de control | -49 °C a +109 °C |
| Resolución | 0,1 °C |
| Precisión | ±1 °C (-20 °C a +50 °C); ±1,5 °C en otros rangos |
| Salidas de control | Refrigeración + calefacción |
| Capacidad de contacto de relé | 10 A / 250 VAC para refrigeración y calefacción |
| Alimentación | 220 VAC ±10 %, 50/60 Hz |
| Consumo | <3 W |
| Temperatura ambiente de operación | 0 °C a +60 °C |
| Temperatura de almacenamiento | -30 °C a +75 °C |
| Humedad relativa de operación | 20–85 % HR, sin condensación |
| Conversión de unidades | °C / °F |
| Protección del panel frontal | IP67 |
| Cable de sensor | 2 m aproximadamente, incluida la sonda |

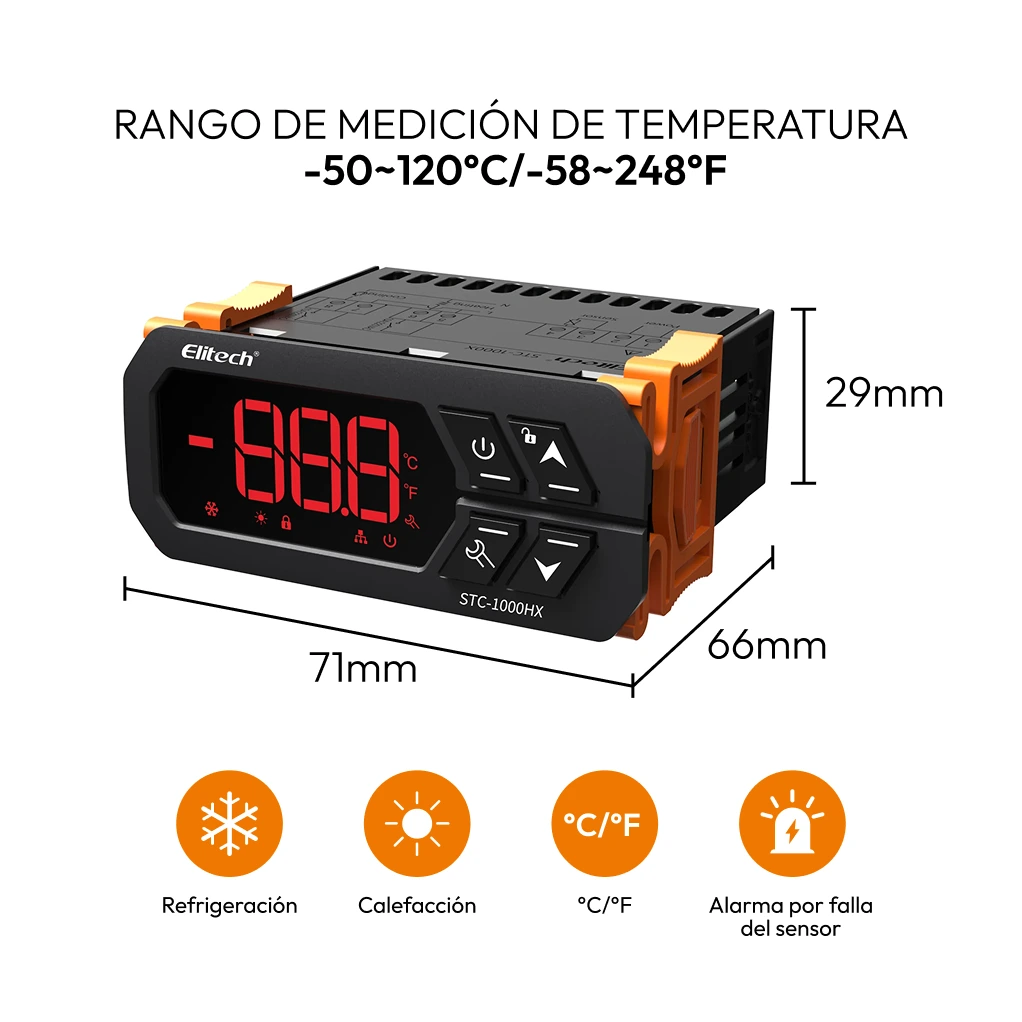

| Dimensiones del panel | 80 × 35 mm |
| Dimensiones de montaje | 71 × 29 mm |
| Profundidad del controlador | 66 mm |
| Material de carcasa | ABS retardante de llama |
Aplicaciones del Elitech STC-1000HX
Refrigeradores y congeladores
El controlador puede utilizarse para gestionar automáticamente sistemas de refrigeración, manteniendo la temperatura dentro de los parámetros establecidos por el usuario.
Incubadoras y criaderos
Su capacidad para controlar tanto calefacción como refrigeración permite utilizarlo en incubadoras, criaderos y sistemas de cultivo, donde mantener una temperatura estable es fundamental.
Acuicultura
El STC-1000HX puede emplearse para controlar sistemas térmicos utilizados en acuarios y aplicaciones de acuicultura, permitiendo automatizar el funcionamiento de equipos de calentamiento y refrigeración.
Invernaderos
Puede integrarse en sistemas de control de temperatura para invernaderos, activando equipos de calefacción o refrigeración de acuerdo con los parámetros configurados.
Fermentación y elaboración de bebidas
El control preciso de temperatura resulta útil en procesos de fermentación y elaboración de cerveza, donde las condiciones térmicas influyen directamente en el comportamiento del proceso.
Máquinas y equipos de proceso
Su diseño de doble salida permite integrarlo en diferentes sistemas que requieran automatizar la activación de dispositivos de calentamiento y refrigeración.
Refrigeración comercial
El STC-1000HX puede utilizarse en aplicaciones de refrigeración donde sea necesario controlar la temperatura de manera automática mediante una sonda NTC.
Ventajas clave para el usuario
- Control dual: permite gestionar refrigeración y calefacción con un solo controlador.
- Amplio rango de medición: de -50 °C a +120 °C.
- Control automático: activa las salidas según los parámetros configurados.
- Protección del compresor: incorpora retardo para reducir ciclos de arranque frecuentes.
- Alarmas integradas: advierte sobre fallas del sensor y condiciones de temperatura anormales.
- Sonda NTC de 2 m: facilita la instalación del punto de medición.
- Resolución de 0,1 °C: permite realizar ajustes precisos.
- Panel frontal IP67: mayor protección frente a polvo y agua.
- °C / °F: permite seleccionar la unidad de temperatura.
- Formato compacto: diseñado para integración mediante montaje en panel.
¿Qué diferencia al STC-1000HX del STC-1000?
El STC-1000HX conserva el concepto de controlador de doble función de la familia STC-1000, pero incorpora características adicionales destinadas a ampliar su rango de aplicación.
Entre las diferencias más relevantes se encuentran:
| Característica | STC-1000 | STC-1000HX |
|---|---|---|
| Rango de medición | -50 a +99 °C | -50 a +120 °C |
| Refrigeración | Sí | Sí |
| Calefacción | Sí | Sí |
| Corrección de temperatura | Sí | Sí |
| Alarma de sensor | Sí | Sí |
| °C / °F | No | Sí |
| Protección del panel | — | IP67 |
| Retardo de refrigeración | Sí | Sí |
Preguntas frecuentes
¿Qué es el Elitech STC-1000HX?
Es un controlador digital de temperatura que permite automatizar equipos de refrigeración y calefacción mediante una sonda NTC.
¿El STC-1000HX mide y controla temperatura?
Sí. El equipo mide la temperatura mediante su sonda NTC y utiliza la información obtenida para controlar automáticamente las salidas de refrigeración y calefacción.
¿Cuál es el rango de medición?
El rango de medición es de -50 °C a +120 °C.
¿Cuál es el rango de control?
El rango de control especificado por Elitech es de -49 °C a +109 °C.
¿Puede controlar calefacción y refrigeración?
Sí. Dispone de dos salidas de control, una para refrigeración y otra para calefacción, permitiendo la conmutación automática entre ambas funciones.
¿Qué tipo de sensor utiliza?
Utiliza una sonda NTC de 10 kΩ a 25 °C, con un valor B de 3435 K.
¿Tiene alarma?
Sí. Cuenta con alarma por falla del sensor y por condiciones de temperatura fuera de los límites establecidos, además de salida de alarma mediante zumbador.
¿Protege el compresor?
Sí. Incorpora una función de retardo de protección de la salida de refrigeración, destinada a evitar arranques demasiado frecuentes del compresor.
¿Permite seleccionar Celsius o Fahrenheit?
Sí. El STC-1000HX permite cambiar entre °C y °F.
¿Es resistente al agua?
El fabricante especifica IP67 para el panel frontal. Esta clasificación no debe interpretarse como que todo el controlador puede sumergirse o que todas sus partes tienen protección IP67.
