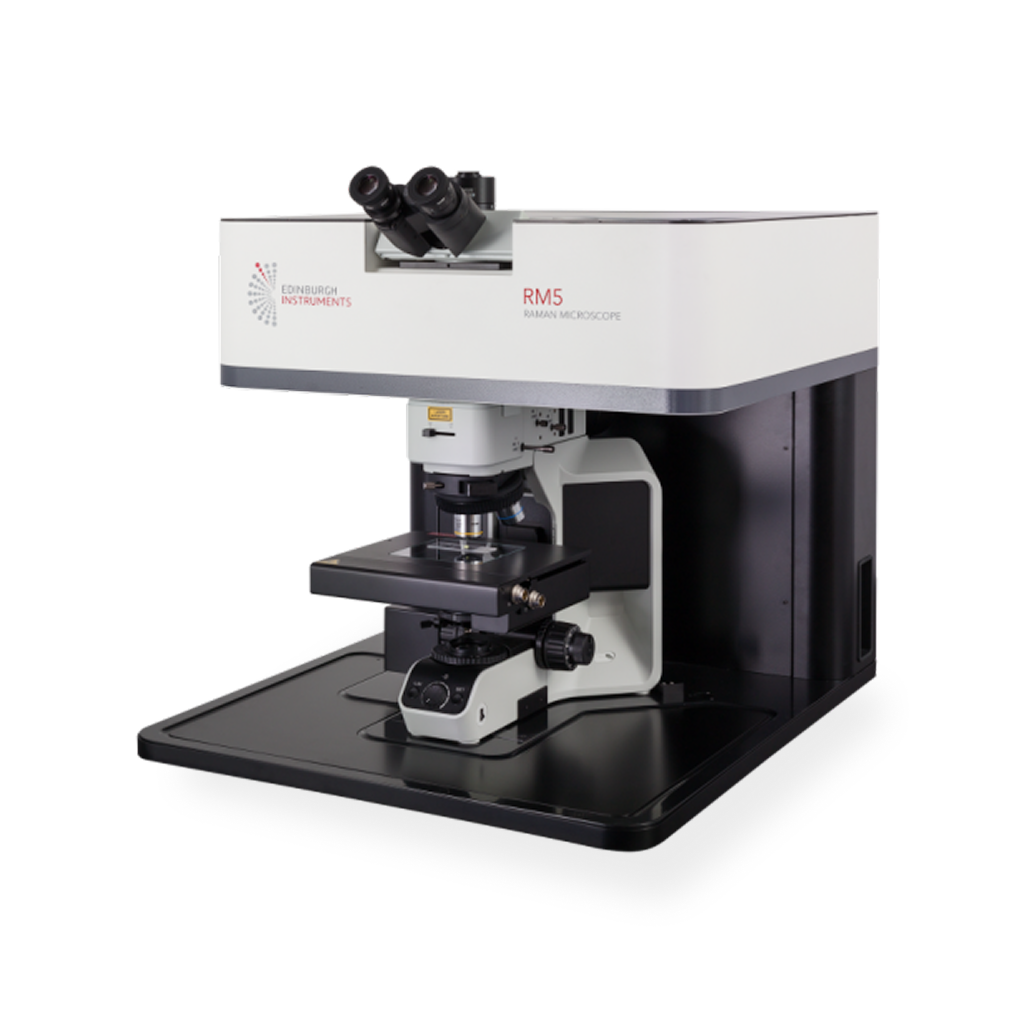

RM5 Microscopio RAMAN

El RM5 Microscopio Raman de Edinburgh Instruments es un microscopio confocal totalmente automatizado, con pinhole ajustable, hasta 3 láseres (405‑1064 nm), torretas motorizadas (rejillas y filtros), hasta 2 detectores (CCD/EMCCD/InGaAs) y software Ramacle® para control, análisis y mapeo Raman. Ofrece resolución espectral <0.3 cm⁻¹ y sensibilidad avanzada para investigación y análisis profesional.

Detalles del producto

El RM5 Microscopio Raman de Edinburgh Instruments es un microscopio Raman confocal compacto y totalmente automatizado, pensado para aplicaciones analíticas y de investigación avanzada. Su diseño sobresaliente ofrece una resolución espectral, espacial y sensibilidad sin compromisos.

Características principales:

  • Confocalidad real con apertura variable y pinhole ajustable para mejorar definición de imagen, rechazar fluorescencia y optimizar análisis.

  • Hasta tres láseres integrados (405–1064 nm), gestionados por software para una flexibilidad óptima y formato compacto.

  • Torretas motorizadas para rejillas (5 posiciones) y filtros Raman (4 posiciones), permitiendo resolución espectral mejor que <0.3 cm⁻¹ y cobertura de 50 a 15 000 cm⁻¹.

  • Dos detectores integrados, entre ellos CCD, EMCCD o InGaAs, que permiten baja señal de ruido, alta sensibilidad y amplio rango espectral.

  • Microscopio de alto rendimiento, compatible con múltiples objetivos y técnicas visuales (campo claro, oscuro, polarización, DIC, fluorescencia), con etapas XYZ motorizadas para mapeo Raman.

  • Calibración automática mediante estándares internos (silicio, neón) y autoalineación de láseres integrada en el software Ramacle®.

  • Software Ramacle® para control completo del sistema, adquisición de datos, análisis, tratamiento de espectros y generación de mapas Raman 2D/3D; compatible con librerías analíticas como KnowItAll™.

El RM5 combina precisión, automatización y flexibilidad en un sistema Raman que destaca por su alto rendimiento y facilidad de uso en entornos científicos exigentes.

Especificaciones técnicas:

ESPECIFICACIÓN DEL LÁSER
LáseresHasta 3 láseres de banda estrecha, incluyendo: 532 nm, 638 nm, 785 nm
Otras longitudes de onda disponibles bajo solicitud
La selección del láser está totalmente controlada por computadora
Filtros de Rechazo de LáserHasta 3 filtros de rechazo de láser incluidos
El intercambio de filtros está totalmente controlado por computadora
Atenuación del Láser4 órdenes de magnitud, continua
Totalmente controlada por computadora



ESPECTRÓGRAFO
Resolución EspectralDesde <0.3 cm-1
Rango Espectral<50 cm-1 – 15,000 cm-1*
EspectrógrafoTipo

Longitud Focal

Rejillas

Rendijas

Czerny-Turner Asimétrico
225 mm
Torreta de rejillas de 5 posiciones, totalmente controlada por computadora
Ajustable continuamente, totalmente controlada por computadora
Imagen ConfocalPinhole confocal ajustable, totalmente controlado por computadora



DETECTORES
Detector EstándarCCD de alta sensibilidad y ruido ultrabajo
1650 x 200 píxeles, enfriado termoeléctricamente (TE-cooled) -60°C (estándar) OR
2000 x 256 píxeles, enfriado termoeléctricamente (TE-cooled) -60°C (sensibilidad y rango espectral mejorados)
Segundo Detector OpcionalDetector EMCCD, InGaAs y otros disponibles bajo solicitud
Selección de detectores, totalmente controlada por computadora



SISTEMA
Polarización RamanOpcionalKit de polarización disponible, totalmente controlado por computadora
Calibración InternaEstándar de calibración de longitud de onda (Neón)
Desplazamiento Raman estándar (Silicio)
Estándar de validación de sensibilidad (Silicio)
Alineación láser automatizada
Sistema de MicroscopioFuncionalidadMicroscopio vertical completo con iluminador de campo claro y campo oscuro
Capacidades de polarización, Contraste de Interferencia Diferencial (DIC) e imagen de fluorescencia
Objetivo de 10x y 100x incluido como estándar; se pueden incluir hasta 5
Objetivo(s) Opcional(es)Ocular trinocular, cámara de video CMOS integrada, segunda cámara de video opcional
Visualización de MuestrasPlatina manual XY
Platina de MuestrasPlatina motorizada XYZ (75 mm x 50 mm XY), mapeo Raman confocal
OpcionalPlatinas de muestras con temperatura controlada disponibles
SoftwareRamacle®Paquete de software integral todo en uno, intuitivo
Sistema OperativoWindows®
FuncionalidadAdquisición de datos, control de espectrógrafo, visualización gráfica, procesamiento de datos
OpcionalQuimiométrico, paquetes de librerías espectrales – KnowItAll™
Seguridad LáserSin Recinto Láser
Con Recinto Láser		Clase 3B
Clase 1
DimensionesAn x Pr x Al †
Peso †		600 mm x 800 mm x 600 mm
† 63 kg
* dependiendo de la rejilla, el láser y la selección de CCD
† sin recinto láser
